Hydrauliklabor und Kalibrieranlage

Nachweislich Gewissheit und Sicherheit für Projekte und Kunden.
Themen
Einsatzbereiche
Branchen

Das im Jahr 2008 erbaute und in mehreren Etappen erweiterte Hydrauliklabor der STEBATEC in Brügg CH dient in Projektierungen und Projekten aus den Bereichen Siedlungswasserbau, Wasserkraft und Flussbau für Modellversuche, Untersuchungen, Optimierungen und zur Erbringung hydraulischer Nachweise.

Das STEBATEC-Entwicklerteam nutzt das Labor für die Entwicklung und Weiterentwicklung der eigenen Produktelinie. Bei der Herstellung von Durchflussmess- und Abflussregelungssystemen wird das Labor für Untersuchungen kundenspezifischer Lösungen im Massstab 1:1 genutzt. Die integrierte Hydrauliklabor-Leittechnik und Spezialsoftware und -Programme unterstützen bei der Erstellung von Prüfnachweisen und Kalibrierungen.

Öffentliches Hydrauliklabor

Das Labor steht externen Ingenieurbüros und Organisationen für Experimente, hydraulische Untersuchungen, Projektierungen, Prüfungen und zur Erbringung von Nachweisen zur Verfügung. Die Tätigkeiten können durch Personal der STEBATEC, Ingenieure und Monteure, sowie Bedienpersonal des Hydrauliklabors individuell unterstützt werden. Wir bereiten die Arbeiten gemeinsam vor und stimmen das Vorgehen auf Ihre Bedürfnisse ab.

Numerische Simulationen und Analysen

Vorbereitend auf Projekte mit hydraulischer Komplexität bieten wir nebst dem experimentellen Modellansatz im Hydrauliklabor auch Untersuchungen und Nachweise mittels Strömungssimulationen an. Unsere Experten stehen Ihnen für weitere Auskünfte gerne zur Verfügung.

Projektbegleitung

Wir unterstützen und beraten Sie zu bevorstehenden Untersuchungen, während dem Laboreinsatz und bei der Verarbeitung der Messdaten und Erkenntnissen.

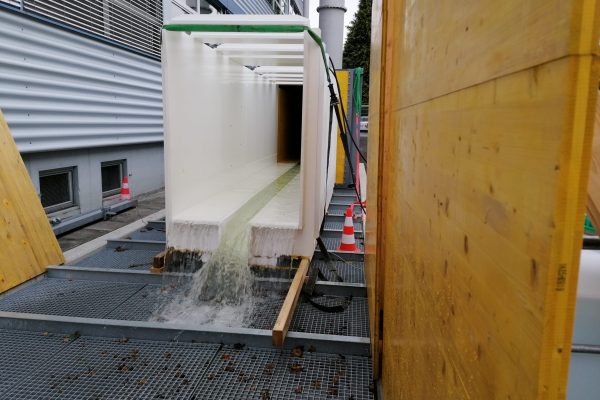

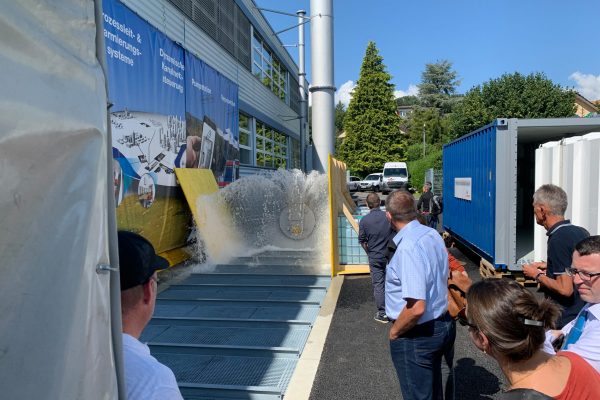

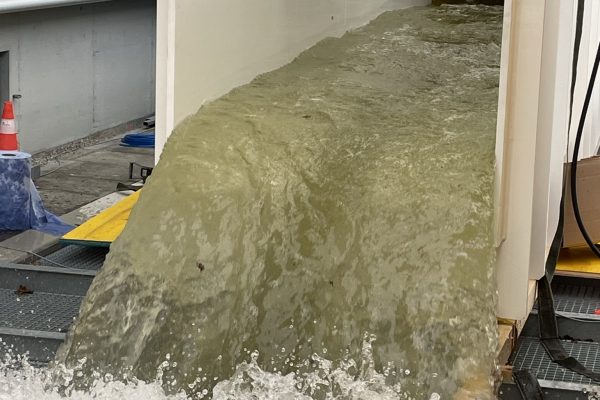

Hydrauliklabor und Kalibrieranlage für Durchflussmessungen und Expertisen

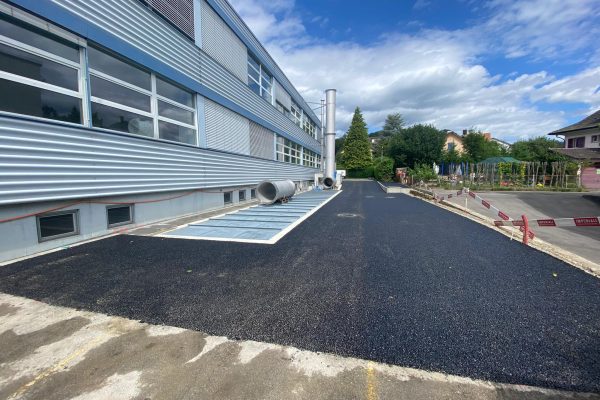

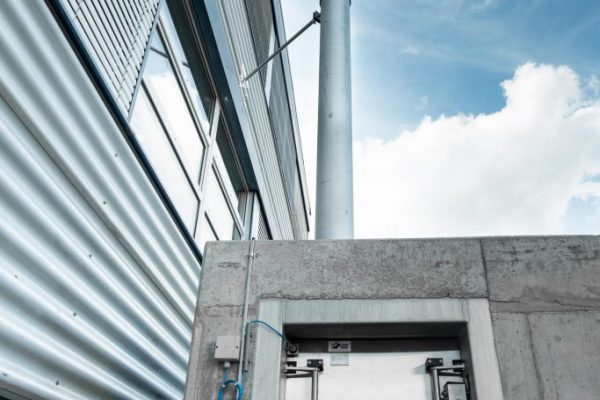

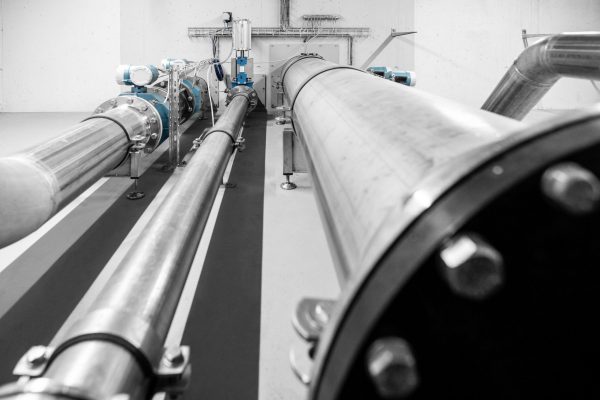

Referenzstrecken zur präzisen Feststellung der Wassermengen

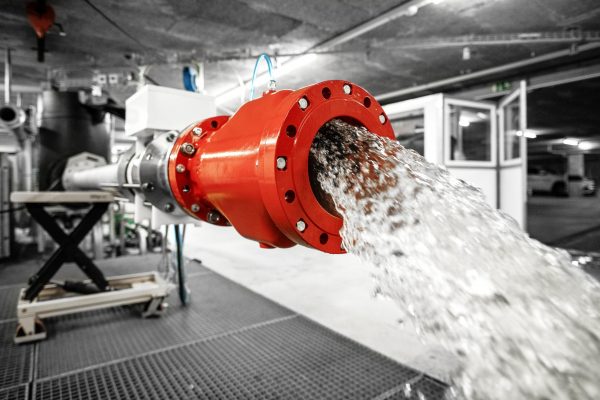

Pneumatische Abflussregelung mit Quetventil und LDM-Durchflussmessung

Vorteile

  • Wochenweise Miete des Labors möglich
  • Unterstützung durch Bedienpersonal, Ingenieure und Monteure inkl. Werkzeuge und Materialien
  • Stabile, über den gesamten Bereich frei wählbare Durchflusswerte
  • Softwareunterstützte Prüf- und Kalibrationsprozesse
  • Belüftungs- und Verschmutzungssimulationen
  • Grosszügige Räumlichkeiten mit Kran und mechanischer Ausrüstung

Eigenschaften

  • Dauerhaft stabile Durchflussmengen frei einstellbar in den Bereichen von 0.5 bis 1500 l/s
  • Einstau und Druckbereich: 0m bis 10m

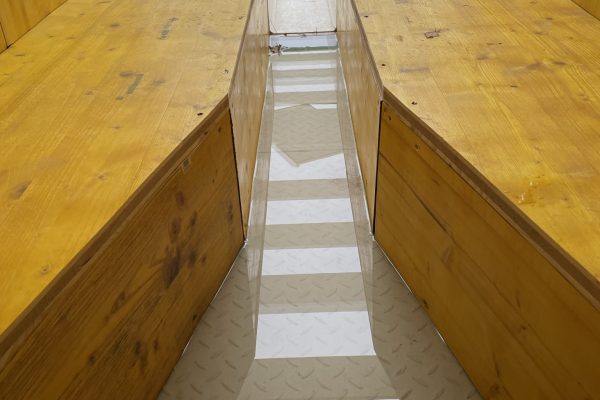

  • Prüfkanal LxB: 20mx3m
  • Anschlussmöglichkeiten: Rohre DN150 bis DN1400, Kanäle DN200 bis DN1400
  • Referenzstrecken: 2xDN300, 2xDN250 und 1xDN 150

Referenzen zu diesem Produkt

Messung zur Abwasser-Gebührenabrechnung

Coop in Aclens; Industrieabwasser Durchflussmessung

Mit der stationären Durchflussmessung wird das verursachergerechte Abrechnen von Industrie-Abwasser möglich. Coop setzt diesbezüglich seit über 15 Jahren auf STEBATEC-Technik.
TF-PNA 500 Stadt Solothurn
Stadt Solothurn (CH), Hochwasserentlastung Postplatz

Pneumatische Abflussregelung zur Drosselung auf 570 l/s

Das alte Sprungwehr in der Hochwasserentlastung am Postplatz in Solothurn diente viele Jahre, musste nun aber dennoch einem System weichen, das den Ansprüchen eines modernen Kanalnetzbetriebs gerecht wird. Das Wasser strömt von dem 1.7m grossen Zulaufkanal über die Bodenöffnung (Sprungwehr) in den rund 1m tiefer liegenden 600er Kanal in Richtung Kläranlage.
ARA Radet im Wallis (Schweiz)

Genaue Entlastungsmessung mit MID

Die bei Leuk im Wallis gelegene ARA Radet klärt die Abwässer aus zwölf Gemeinden. Der Zweckverband hat kürzlich zusätzliche Messstellen in seinem Kanalnetz installiert, um die Abrechnungsgenauigkeit zu erhöhen. Es fehlt aber weiterhin eine Zulaufmessung bei der ARA. Diese liesse sich nur mit grossem baulichem Aufwand und entsprechenden Kosten realisieren, weshalb die ARA nach einer anderen Lösung suchte.
Zweckverband ARA Meilen-Herrliberg-Uetikon am See

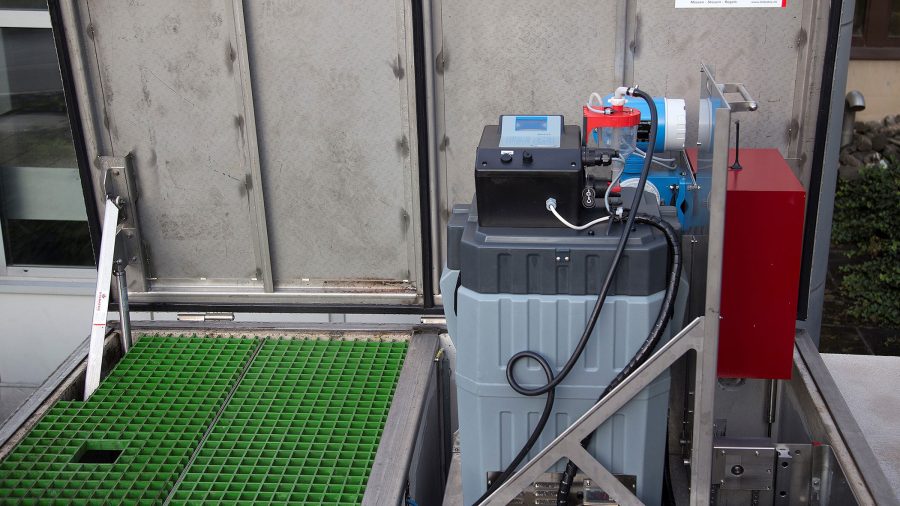

Abwassermessstation Meilen

Der Abwasserverband Meilen am Zürichsee hat zwei Messstationen zur Erhebung der Abwassergebüren eines Industriebetriebes errichten lassen. Weil das Abwasser aus Druckleitungen strömt, musste die Konstruktion der Situation entsprechend angepasst werden. Der Lieferumfang umfasst ein Sorglospaket: Durchflussmessung Messschacht Steuerung und Lift zur Absenkung Datenübertragung zur Kläranlage
Durchflussmessung zur präzisen Erhebung der Abwassergebüren.

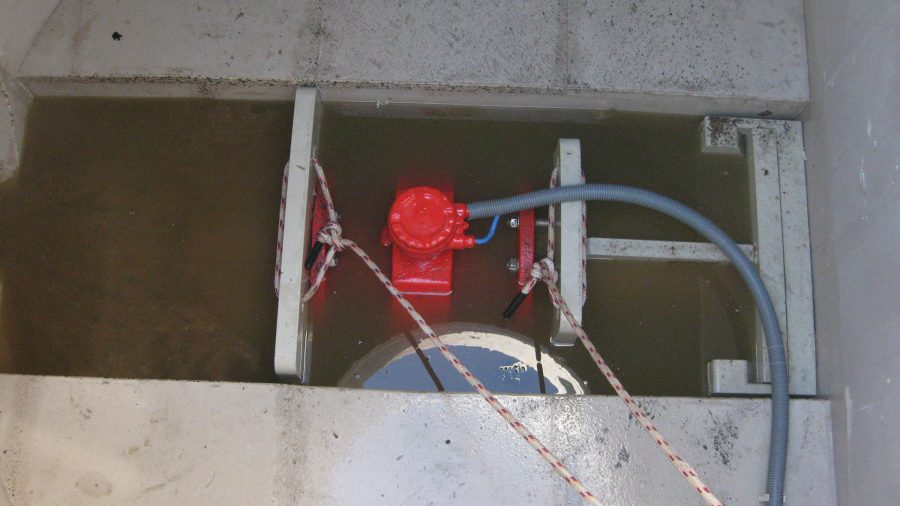

Messstelle St. Maurice-Armasuisse

Oftmals unterscheiden sich in Industriebetrieben Trinkwasserbezugs- und Abwassermengen erheblich, so dass für die Erhebung der Abwassergebühren nicht die Quantität des Trinkwasserbezugs verwendet werden kann. Damit die Abwasserrechnung für die Armasuisse in St. Maurice für beide Parteien (Kommune und Industriebetrieb) akzeptabel und korrekt ist, wurde bereits im Jahr 2011 eine Abrechnungsmessung von STEBATEC installiert.

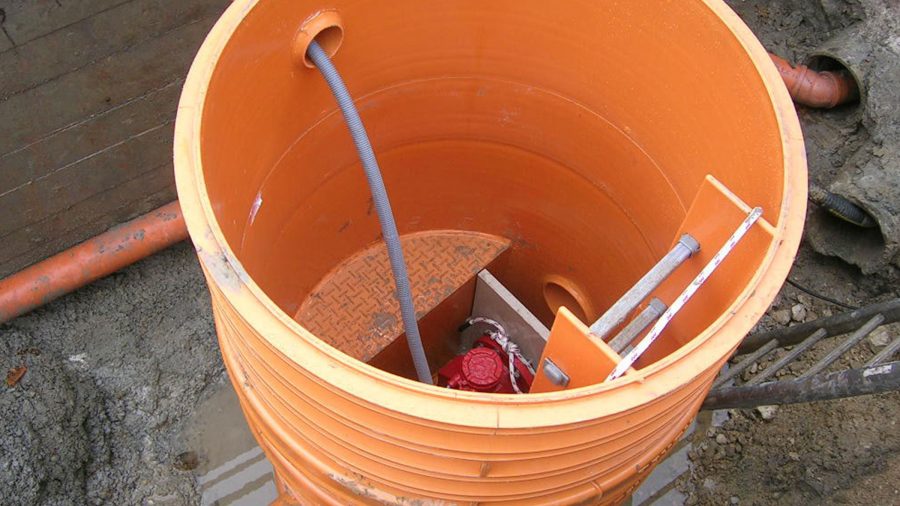

Zulaufmessung Laufen AG

Laufen Keramikwerk

Die Keramik Laufen AG gehöhrt zu den weltweit führenden Herstellern von Badprodukten. Das Werk produziert Abwasser, welche in der örtlichen Kläranlage entsorgt werden. Um eine verbrauchergerechte Kostenabrechnung zu erstellen, muss das Abwasser im Ablauf des Werks, aber auch der Zulauf ins Werk, exakt gemessen werden.
