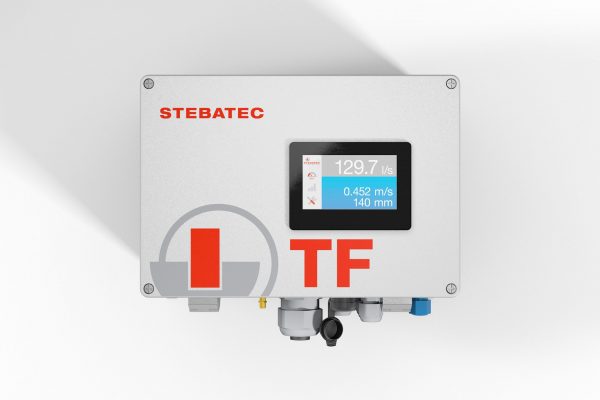

TF Stationäre Durchflussmessung teilgefüllt

Ultraschall-Laufzeitdifferenzmessung mit Trockenwetterrinne
Themen
Einsatzbereiche
Branchen

Präzise und verursachergerechte Abflussmessung

Die TF Stationäre Durchflussmessung teilgefüllt ist ein kalibrierter Messkanal zur rückstaufreien Durchflussmessung von Abwasser, Rohabwasser und Regenwasser im offenen Gerinne oder in Freispiegelleitungen. Das Bedürfnis nach einer verursachergerechten Kostenabrechnung nimmt auch im Abwasserwesen zu. Gerade angesichts steigender Anforderungen an präzise Mess- und Regeltechnik bietet das STEBATEC-Messsystem der stationären, teilgefüllten Durchflussmessung wesentliche Vorteile.

Verlässliche Messergebnisse – dank Trockenwetterrinne

Weil Durchflussmesser niedrige Wasserstände oft nicht messen können, gilt die präzise Messung von Kleinstmengen in der Abwasser-Durchflussmesstechnik gemeinhin als Herausforderung. Zweck der adaptierbaren Gerinneform von STEBATEC ist es daher, eine Vorrichtung bereitzustellen, um auch bei (sehr) geringem Abfluss Durchflussmengen in teilgefüllten (offenen) Strecken, z.B. Gerinnen, aber auch in geschlossenen Strecken, z.B. Rohren, messen zu können. Dank der «Trockenwetterrinne» am teilgefüllten stationären Durchflussmesssystem bleiben Wasserstand sowie Fliessgeschwindigkeit auch in diesen Fällen messbar. Zudem kann die Dimensionierung des Regenwetterkanals ebenfalls individuell erfolgen, sodass der Gerätequerschnitt den anfallenden Wassermengen angepasst werden kann, womit sich optimale Messbedingungen ergeben. Die rechtwinklige Form wurde gewählt, um die Sensoren nahe beieinander anordnen zu können und so nahtlos einen tiefen Einblick in das Fliessprofil sicherzustellen.

Drei unterschiedliche Bauweisen

Die Stationäre Durchflussmessung teilgefüllt TF wird in den folgenden drei Ausführungen angeboten:

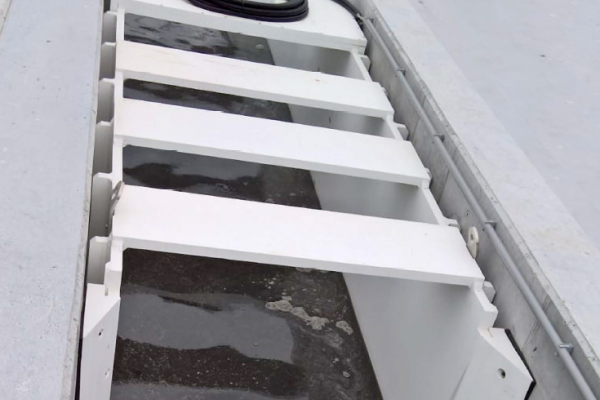

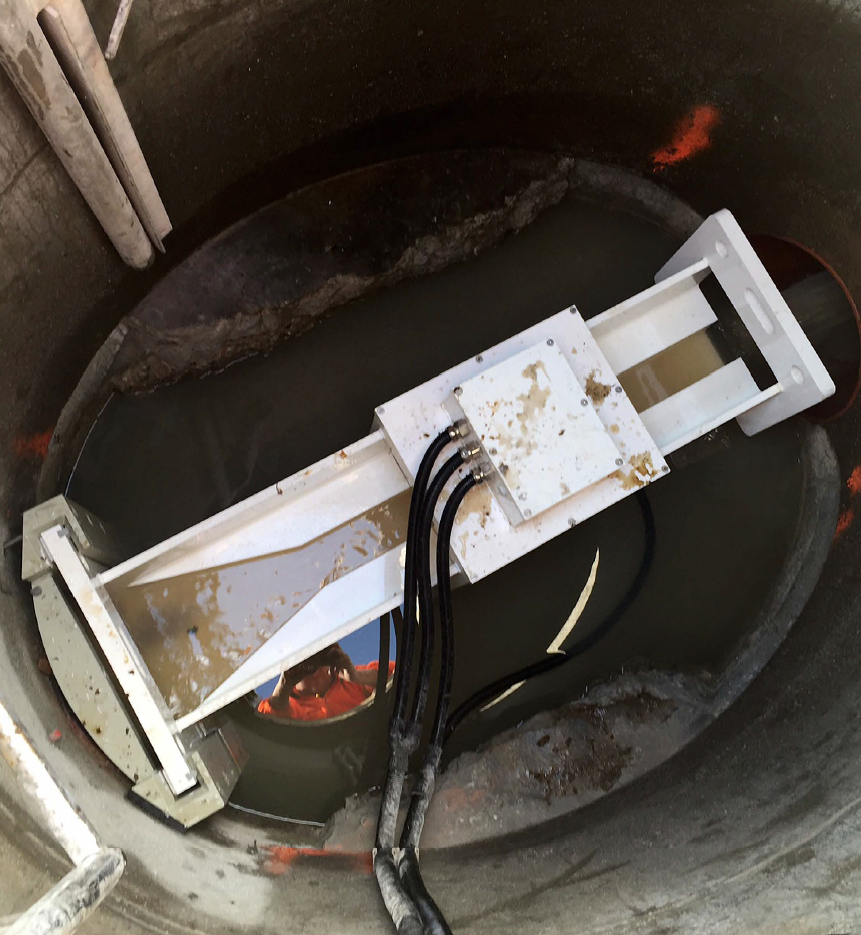

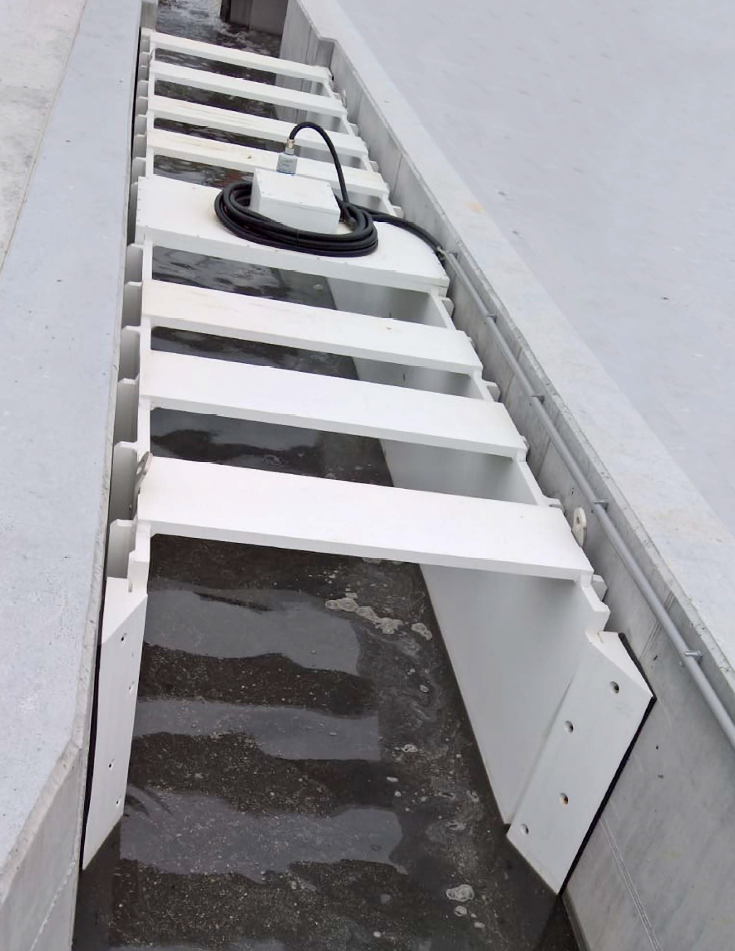

  • Nassaustellung; oben offen und ohne ablaufseitigen Anschluss an die weiterführende Leitung
  • Trockenaufstellung; geschlossen mit Wartungsöffnungen
  • In-Line Bauweise; in Rohren und Kanälen mit einem Durchmesser >1.5m
Stationäre Zulaufmessung ARA Aarburg

Technische Informationen

Die teilgefüllte stationäre Durchflussmessung wurde zur Integration in bestehende Bauwerke konzipiert. Dabei kann nicht nur die Gerinneform den anfallenden Wassermengen angepasst werden, sondern es stehen auch verschiedene Adapter zum Anschluss an die vorhandene Infrastruktur zur Verfügung. (Siehe Dokument: Technische Dokumentation)

  • Messprinzip der Ultraschall-Laufzeitdifferenz

    Messprinzip der Ultraschall-Laufzeitdifferenz

    Ultraschall-Durchflussmesser messen die Geschwindigkeit eines strömenden Mediums mithilfe akustischer Wellen. Vereinfacht dargestellt betrachtet man zwei Boote, die einen Fluss auf derselben Linie diagonal überqueren; das eine in Strömungsrichtung und das andere gegen die Strömung. Das Boot, das sich in Strömungsrichtung bewegt, benötigt eine wesentlich kürzere Zeit, um das gegenüberliegende Ufer zu erreichen. Gleiches gilt auch für Ultraschallwellen. Eine Schallwelle breitet sich in Fliessrichtung des Messmediums schneller aus, als die Schallwelle in entgegengesetzter Richtung. Die Laufzeiten werden kontinuierlich gemessen. Die Laufzeitdifferenz der beiden Ultraschallwellen ist somit direkt proportional zur mittleren Fliessgeschwindigkeit. Das Durchflussvolumen pro Zeiteinheit ist das Ergebnis aus der mittleren Fliessgeschwindigkeit, multipliziert mit dem jeweiligen Rohr-oder Kanalquerschnitt. Die akustische Durchflussmessung bietet einige Vorzüge gegenüber anderen Messverfahren. Die Messung ist weitgehend unabhängig von den Eigenschaften der verwendeten Medien, wie elektrische Leitfähigkeit, Dichte, Temperatur und Viskosität. Das Fehlen bewegter mechanischer Teile verringert den Wartungsaufwand, und es entsteht kein Druckverlust durch Querschnittsverengung. Ein grosser Messbereich zählt zu den weiteren Vorteilen dieses Verfahrens.

  • Zuverlässiges und präzises Messsystem

    Zuverlässiges und präzises Messsystem

    Örtliche Gegebenheiten wie Hydraulik, Kanalrauheit und Kanalgefälle beeinflussen die Messgenauigkeit nicht, weil dank des kalibrierten Messgerinnes spezifisch messtechnisch ideale hydraulische Bedingungen herrschen. In Kombination mit Sensorik, die durch Feststoffe und Ablagerungen nur schwer manipulierbar ist, wird so eine optimale Messqualität erreicht.

Vorteile

Messgenau und wartungsfreundlich

  • Garantierte und kontrollierbare Messgenauigkeit >99%
  • In sich kalibrierte Messstrecke
  • Zuverlässig, sehr schwer manipulier- und beeinflussbar durch Feststoffe, Ablagerungen oder äussere Einflüsse
  • Funktioniert auch bei/im Rückstau
  • Wartung und Reinigung ist einfach möglich, da das Gerät oben offen, oder über Wartungsöffnungen gut zugänglich, ist.
  • Rückstausicher, Notüberlauf
  • Lange Nutzungsdauer – keine Verschleissteile
  • Passt mehrheitlich in bestehende Bauwerke – kein Umbau notwendig
  • Grosser Messbereich durch individuell adaptierbare Gerinneform
  • Einbau ohne Wasserumleitung möglich
  • Montage üblicherweise in 1 Tag möglich

Eigenschaften

Vielseitig einsetzbar – für Gemeinden und Unternehmen

  • Nennweiten Bauweisen Nass- und Trockenaufstellung: NW200 bis NW1200
  • Nennweiten In-Line Bauweise: NW1500 bis NW3000
  • Montage mit Einhängeadapter oder Schieberplatteadapter für einfachen Ausbau bei Wartungsarbeiten
  • Mengenerfassung in kommunalen Abwasser-Zweckverbänden
  • Mengenmessung auf Kläranlagen Zu- und Ablaufseitig
  • Abwasser-Auslaufkontrolle für Industriebetriebe
  • Messen von Drainagewasser
  • Berg-und Prozesswassermessungen im Berg-und Tunnelbau
  • Kostenabrechnungs-Messung
  • Fremdwassermessung
  • Regenwassermessung

Referenzen zu diesem Produkt

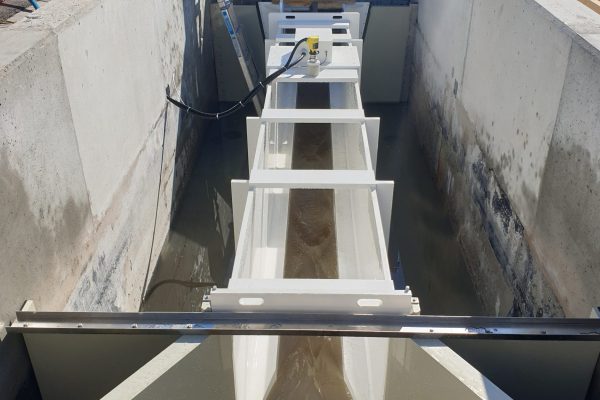

Durchflussmessung ARA Kloten Stationär teilgefüllt TF DN 1000
2x Teilgefüllte Durchflussmessung Stationär TF Nennweite 1000

Zulaufmessungen der neuen Kläranlage Kloten/Opfikon

Die Kläranlage Kloten/Opfikon reinigt die Abwässer vom Flughafen Zürich sowie von den Städten Kloten und Opfikon. Zur verursachergerechten Abrechnung der Abwasserreinigungskosten setzt die ARA Kloten bereits seit über zehn Jahren auf Messtechnik von STEBATEC. Mit dem Neubau der ARA kam nun auch die neuste Technologie zum Einsatz: Zwei Stationär teilgefüllte Durchflussmessungen TF der Nennweite 1000.
Komplettsanierung der Aussenbauwerke als Generalausrüster

ARA Winznau; von der Durchflussmessung bis zur dynamischen Kanalnetzsteuerung

Die STEBATEC bestückte das gesamte Kanalnetz mit dynamischen Abflussreglern PNA und Durchflussmessungen, die per STEBAnet ins Prozessleitsystem ARAbella ein- und an das Kanalnetz-Regulierungssystem INKA angebunden wurden. Seit 2016 wird das gesamte Kanalnetz des ZAO dynamisch geregelt.
Zweckverband Industriepark Schwarze Pumpe, D-Spremberg

Exakte Durchflussmessungen mit Wasseranalyse

…die Abwassermengen im Freispiegelgelände vor den Kläranlagen genau erfasst und Wasseranalysedaten ermittelt werde. Zwei unabhängige Messstellen sollten die Durchflüsse genau und stabil messen, während eine dritte Messstelle zusätzlich mit einer Online-Analysemessung mit Datenübertragung ausgerüstet werden sollte.
Verbandskanäle Abwasser Region VKA Nidau/Biel

Webbasierte Entwässerungs-Steuerung

Seit 15 Jahren arbeiten der Verband für Kanalisation und Abwasserreinigung VKA und STEBATEC erfolgreich zusammen. Neuster Meilenstein bildet die Einführung von ARAbella ONLINE: Mit dem webbasierten Prozessleitsystem lassen sich Prozesse per Fernzugriff online steuern. Eine Bewirtschaftung der Abwassermengen wird möglich.
Zweckverband Wasser- und Abwasserversorgung Rügen

Präzise Messung trotz grosser Zulaufschwankungen

Der Zweckverband Wasser und Abwasserversorgung Rügen (ZWAR) ist verantwortlich für die Abwasserbewirtschaftung auf der gesamten Ostseeinsel Rügen, die im Sommer jeweils zur Touristenhochburg wird. Die Abwassermenge schwillt dabei stark an, sodass grosse saisonale Schwankungen entstehen. Der technische Leiter des Zweckverbands, Karsten Kröger, und der Leiter der Kläranlagen Bergen, Oliver Heidrich, suchten daher nach einer genauen und stabilen Durchflussmessung im Kläranlagenzulauf, um die Abwasserprozesse trotz dieser Schwierigkeiten besser steuern zu können.
Betriebskostenteiler nach stationär gemessenen Fremdwassermengen.

ARA Radet

Ein Walliser Zweckverband aus zwölf Gemeinden suchte wegen des hohen Fremdwasseranteils in seiner ARA nach einem gerechten Kostenverteiler, der die Gemeinden motiviert die eigenen Fremdwassermengen zu reduzieren. Das nun installierte Messkonzept erhebt die einzelnen Abflussmengen und belohnt damit jene Gemeinden, die bereits ein Trennsystem realisiert haben.
Abwasserverband Raum Korneuburg (AT)

Neue Durchflussmessungen Im Kläranlagen Zu- und Ablauf

Die Kläranlage des AWV Raum Korneuburg wurde in den 80iger Jahren errichtet und auf 40.000 Einwohnergleichwerte ausgelegt. Durch das hohe Bevölkerungswachstum bedingt, musste 2016 die Kläranlage sowie das vorgeschaltete Hochwasserpumpwerk auf nun 85.000 EW erweitert und an den Stand der Technik angepasst werden. Im Zuge dieses Ausbaus der Kläranlage Korneuburg wurde auf die Durchflussmessungen besonderer Wert gelegt, da sich die bisher eingesetzten Venturi – Messungen als nicht zuverlässig und ungenau erwiesen.
